3DS MAX 7



Процедурные карты


Как мы уже говорили выше, наряду с другими параметрами для описания свойств материала используются процедурные карты, которые представляют собой двухмерный рисунок, сгенерированный 3ds max 7. Этот рисунок может определять характер влияния параметра материала в какой-нибудь области поверхности трехмерного объекта. Каждая процедурная карта имеет свои настройки.

Процедурную карту можно назначить практически любому параметру, который описывает материал. Для этого нужно сделать следующее.

  • В свитке настроек материала Maps (Карты) нажать кнопку, расположенную рядом с параметром, которому требуется назначить карту.
  • Выбрать карту в появившемся окне Material/Map Browser (Окно выбора материалов и карт) (рис. 5.8). Оно содержит набор процедурных карт, которые можно использовать для описания характеристик материала.
  • После назначения процедурной карты параметру в окне Material Editor (Редактор материалов) появятся настройки выбранной карты. Установите требуемые значения. Например, значение параметра Amount (Величина), определяющего степень влияния карты, можно задать в специальном окне возле названия параметра.

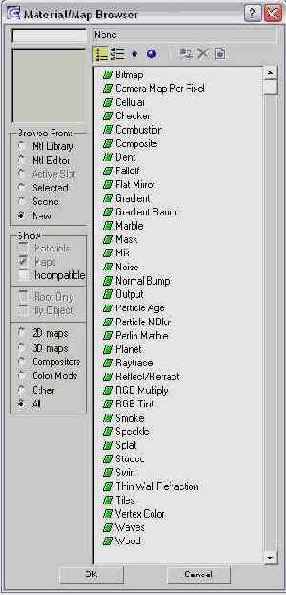

  • Рис. 5.8. Окно выбора процедурной карты

    Процедурные карты могут иметь различные назначения и использоваться только в сочетании с определенными параметрами, характеризующими материал. Перечислим те карты, которые применяются чаще всего.

  • Bitmap (Растровое изображение) — позволяет использовать для описания характеристик материала любое графическое изображение в формате, поддерживаемом 3ds max 7 (TIFF, JPEG, GIF и др.).
  • Cellular (Ячейки) — генерирует структуру материала, состоящую их ячеек. Чаще всего такая структура используется при создании органических образований, в частности, при моделировании кожи.
  • Checker (Шахматная текстура) — создает рисунок в виде шахматных клеток. Каждой клетке можно назначить свою текстуру. Также можно задать процент соотношения клеток первого и второго типов.
  • Combustion (Горение) — этот тип карты работает с другим продуктом компании Discreet — Combustion и позволяет использовать эффекты горения в качестве карты материала.



  • Composite (Составная) — позволяет объединить несколько карт в одну при помощи использования альфа-каната.


  • Dent (Вмятины) — чаще всего используется в качестве карты Bump (Рельеф). Она предназначена для имитации вмятин на поверхности объекта.


  • Falloff (Спад) (рис. 5.9) — имитирует градиентный переход между оттенками серого цвета. Характер изменения рисунка задается в списке Falloff Type (Тип спада), который может принимать значения Perpendicular/Parallel (Перпендикуляр-ный/Параллелльный), Fresnel (По Френелю), Shadow/Light (Тень/Свет), Distance Blend (Смешивание цветов на расстоянии) и Towards/Away (Прямой/Обратный). Карта Falloff (Спад) часто используется в качестве карты Reflection (Отражение).

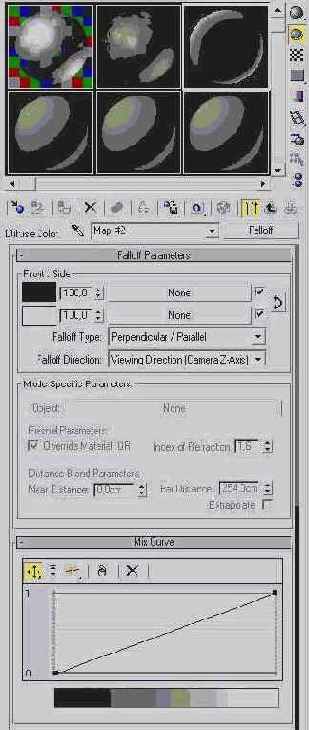

  • Рис. 5.9. Настройки процедурной карты Falloff (Спад)

  • Flat Mirror (Плоское зеркало) — используется для создания эффекта отражения.


  • Gradient (Градиент) (рис. 5.10) — имитирует градиентный переход между тремя цветами или текстурами. Смешивание может происходить с эффектом Noise (Шум) разного типа: Fractal (Фрактальный), Regular (Повторяющийся) или Turbulence (Вихревой). Рисунок градиентного перехода может быть Linear (Линейный) или Radial (Радиальный).

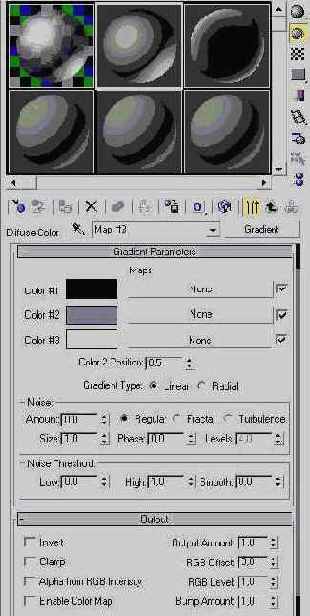

  • Рис. 5.10. Настройки процедурной карты Gradient (Градиент)

  • Gradient Ramp (Усовершенствованный градиент) — представляет собой модифицированную карту Gradient (Градиент). В настройках карты содержится специальная градиентная палитра, на которой при помощи маркеров можно установить цвета и определить их положение относительно друг друга.


  • Marble (Мрамор) — генерирует рисунок мрамора. Ее удобно использовать как карту Diffuse (Рассеивание) в сценах для моделирования материала типа мрамор.


  • Mask (Маска) — позволяет применять для параметра, в качестве которого она используется, другую карту, с учетом маскирующего рисунка.


  • Mix (Смешивание) — используется для смешивания двух различных карт или цветов. По своему действию напоминает карту Composite (Составная), однако смешивает карты не с помощью альфа-канала, а основываясь на значении параметра Mix Amount (Коэффициент смешивания), который определяет степень смешивания материалов.




  • Noise (Шум) (рис. 5.11) — создает эффект зашумленности. Характер шума может быть Fractal (Фрактальный), Regular (Повторяющийся) или Turbulence (Вихревой). Основные настройки карты — High (Верхнее значение), Low (Нижнее значение), Size (Размер), Levels (Уровни), два базовых цвета шума Color 1 (Цвет 1) и Color 2 (Цвет 2).

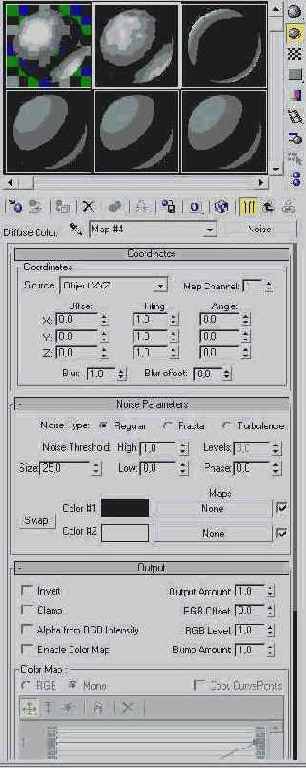

  • Рис. 5.11. Настройки процедурной карты Noise (Шум)

  • Output (Результат) — определяет характер влияния текстуры с помощью следующих параметров: Output Amount (Выходной коэффициент), RGB Offset (Смещение в RGB-каналах текстуры), Alpha from RGB Intensity (Альфа-канал по интенсивности RGB), RGB Level (Уровень RGB), Clamp (Ограничение яркости).


  • Particle Age (Возраст частиц) — объекты, которым назначена данная карта, изменяют свой цвет во времени. Ее есть смысл использовать, например, для источников частиц (см. разд. «Модуль Particle Flow» гл. 4).


  • Particle MBlur (Смазывание при движении частиц) — придает смазанное изображение по мере увеличения скорости движения объектов. Эту карту также, как и Particle Age (Возраст частиц), следует использовать применительно к источникам частиц (см. разд. «Модуль Particle Flow» гл. 4).


  • Planet (Планета) (рис. 5.12) — имитирует поверхность какой-нибудь планеты и напоминает карту Noise (Шум). Содержит следующие настройки: Continent Size (Размер континента), Island Factor (Наличие островов), Ocean (Площадь, занимаемая океаном) и Random Seed (Случайная выборка).

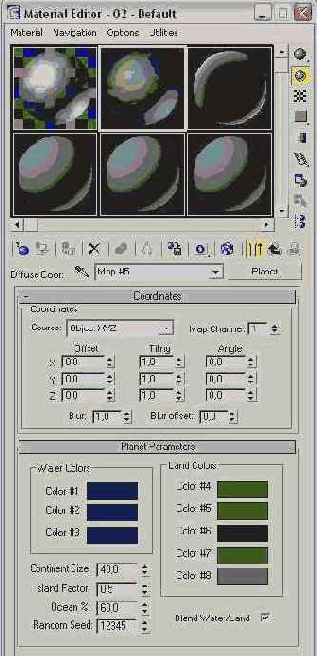

  • Рис. 5.12. Настройки процедурной карты Planet (Планета)

  • Raytrace (Трассировка) — карта этого типа чаще всего используется в качестве карт Reflection (Отражение) и Refraction (Преломление) и по своему действию во многом напоминает материал Raytrace (Трассировка). В основе действия этой карты лежит принцип трассировки.


  • Reflect/Refract (Отражение/Преломление) — предназначена для создания эффектов отражения и преломления света.


  • RGB Tint (RGB-оттенок) — позволяет настраивать оттенки основных цветовых каналов красного, зеленого и синего.




  • Smoke (Дым) (рис. 5.13) — имитирует дымовое зашумление. Для большей реалистичности используется фрактальный алгоритм. Главный параметр, который определяет степень дымового зашумления, — Size (Размер), а параметр Iterations (Количество итераций) задает количество итераций фрактального алгоритма, создающего эффект.

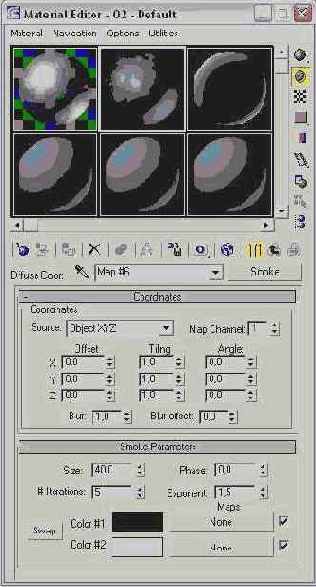

  • Рис. 5.13. Настройки процедурной карты Smoke (Дым)

  • Speckle (Пятно) — рисунок этой карты определяется случайным размещением небольших пятен.


  • Splat (Брызги) — результат напоминает забрызганную поверхность. Данную карту можно использовать в качестве карты Diffuse (Рассеивание) или Bump (Рельеф).


  • Stucco (Штукатурка) — придает создаваемому материалу неровную, шершавую поверхность. Используется, в основном, в качестве карты Bump (Рельеф).


  • Swirl (Завихрение) (рис. 5.14) — генерирует двухмерный рисунок, имитирующий завихрения и состоящий из двух цветов. В настройках карты можно устанавливать количество витков при помощи параметра Twist (Витки).

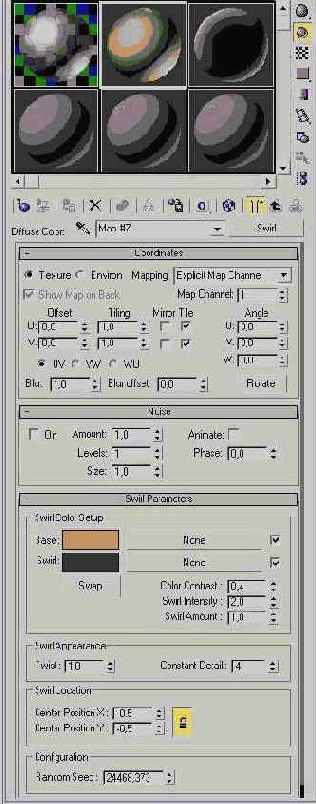

  • Рис. 5.14. Настройки процедурной карты Swirl (Завихрение)

  • Vertex Color (Цвет вершин) — служит для визуализации цветов вершин объектов Editable Mesh (Редактируемая оболочка), Editable Poly (Редактируемая полигональная поверхность) и Editable Patch (Редактируемая патч-поверхность). При переходе в режим редактирования подобъектов Vertex (Вершина) вершины отображаются цветом, установленным при помощи этой карты. Цвет вершин можно также назначать, используя модификатор VertexPaint (Рисование но вершинам). Карта Vertex Color (Цвет вершин) применяется в качестве карты Diffuse (Рассеивание).


  • Wood (Дерево) — имитирует рисунок дерева. Прекрасно подходит для создания эффекта деревянных поверхностей.


  • СОВЕТ

    Модификатор VertexPaint (Рисование по вершинам) может использоваться для создания многочисленных слоев, которые могут накладываться друг на друга, образуя новую цветовую палитру. Модификатор VertexPaint (Рисование по вершинам) имеет большое количество настроек, позволяющих управлять такими параметрами кисти, как ширина мазка, чувствительность, размытость штриха и др. В VertexPaint (Рисование по вершинам) используется технология, применяемая также в модификаторе Skin (Оболочка). Это означает, что кисть, предназначенная для рисования, реагирует на виртуальное надавливание и может иметь любую конфигурацию. Рисование кистью осуществляется на уровне подобъектов: Vertex (Вершина), Face (Поверхность) и Element (Элемент). Модификатор VertexPaint (Рисование по вершинам) удобно использовать в режиме симметричной кисти, когда, например, требуется обозначить брови на лице трехмерного персонажа. Модификатор позволяет использовать до 99 каналов.



    СОВЕТ

    При использовании процедурных карт для имитации определенного типа материала часто бывает необходимо изменить ее положение на объекте, например, разместить под другим углом. Однако по умолчанию текстуры в окне проекции на объектах не отображаются, поэтому сцену приходится визуализировать при каждом изменении параметров текстуры. Гораздо удобнее управлять положением текстуры, когда она отображается в окне проекции. Чтобы это произошло, нужно нажать на кнопку Show Map in Viewport (Отобразить карту в окне проекций) в окне Material Editor (Редактор материалов) (рис. 5.15).

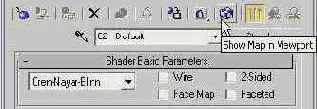

    Рис. 5.15. Кнопка Show Map in Viewport (Отобразить карту в окне проекций) в окне Material Editor (Редактор материалов)
