Сплайновые примитивы


Сплайновые примитивы представляют собой такой же рабочий материал, как и простейшие трехмерные объекты, создаваемые в 3ds max 7. Сплайновый инструментарий программы включает в себя следующие фигуры (рис. 3.38):

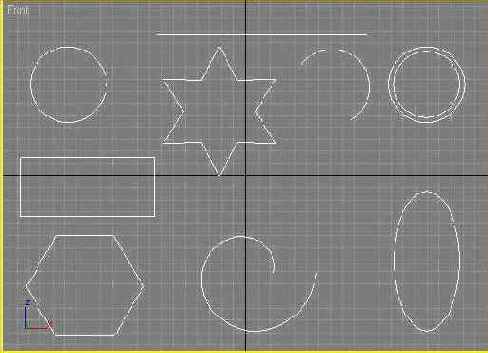

Рис. 3.38. Сплайновые формы

  • Line (Линия);
  • Circle (Окружность);
  • Arc (Дуга);
  • NGon (Многоугольник);
  • Text (Сплайновый текст);
  • Section (Сечение);
  • Rectangle (Прямоугольник);
  • Ellipse (Эллипс);
  • Donut (Кольцо);
  • Star (Многоугольник в виде звезды);
  • Helix (Спираль).
  • Чтобы создать сплайновый объект, перейдите на вкладку Create (Создание) командной панели в категорию Shapes (Формы), выберите строку Splines (Сплайны) и нажмите кнопку создаваемого примитива. Все сплайновые примитивы имеют схожие настройки. Например, каждый описанный объект имеет два обязательных свитка настроек: Rendering (Визуализация) и Interpolation (Интерполяция) (рис. 3.39).

    Рис. 3.39. Два общих свитка настроек всех сплайновых примитивов

    По умолчанию сплайновые примитивы не отображаются на этапе визуализации и используются как вспомогательные объекты для создания моделей со сложной геометрией. Однако любой сплайновый примитив может выступать в сцене как самостоятельный объект. За отображение объекта в окне проекции и на этапе визуализации отвечает свиток настроек Rendering (Визуализация). Если установить флажок Renderable (Визуализируемый), объект на этапе визуализации становится видимым. Включенный параметр Display Render Mesh (Показывать сетку визуализации) позволяет визуализировать сплайновый примитив в окне проекции с учетом толщины сплайна, которая регулируется параметром Thickness (Толщина). Создаваемый сплайн характеризуется также количеством сторон Sides (Количество сторон) и углом их расположения Angle (Угол). Минимальное количество сторон сплайна — 3 (такой сплайн имеет треугольное сечение). Свиток настроек Interpolation (Интерполяция) определяет количество шагов интерполяции сплайна (количество сегментов между вершинами объекта). Установленный флажок Optimize (Оптимизация) служит для оптимизации сплайна.
