3DS MAX 7


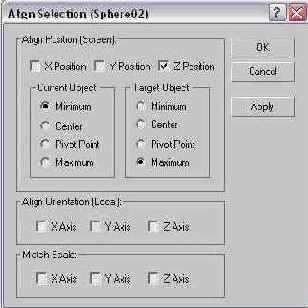

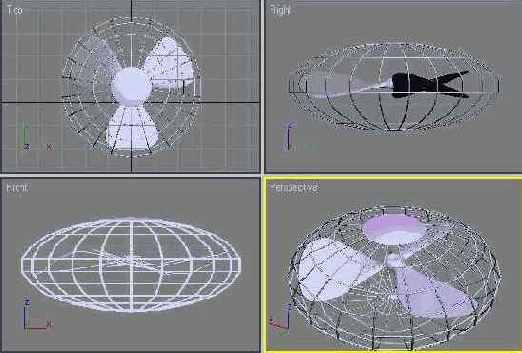

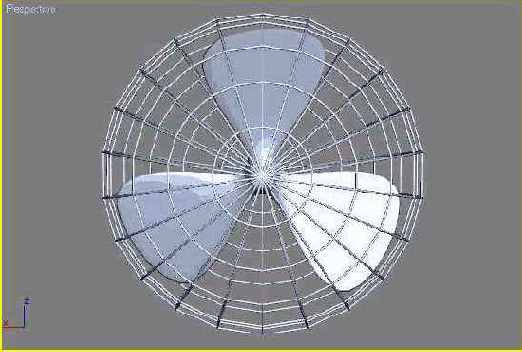

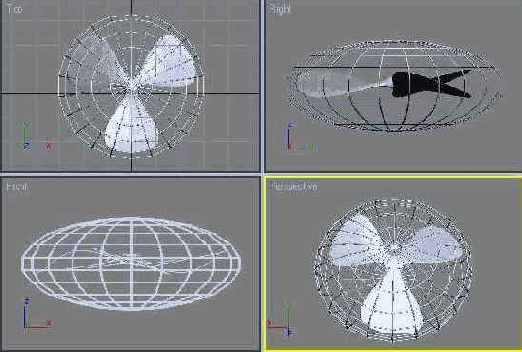

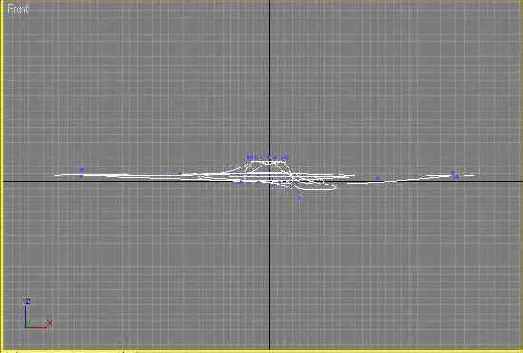

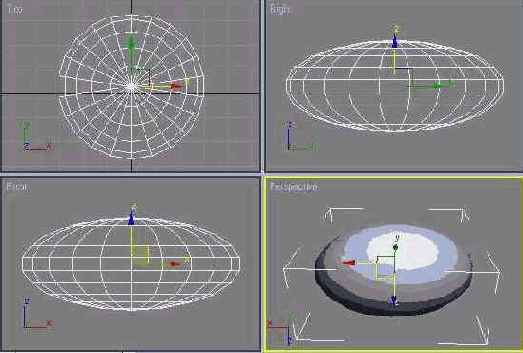

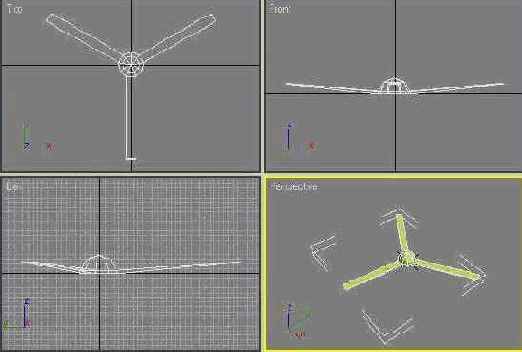

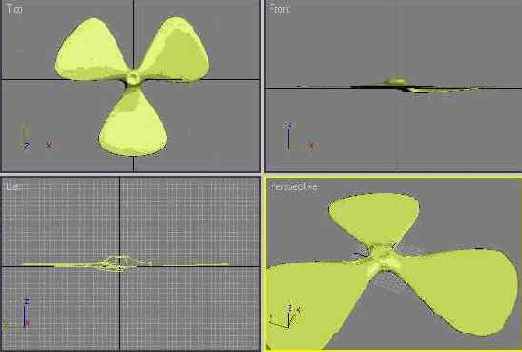

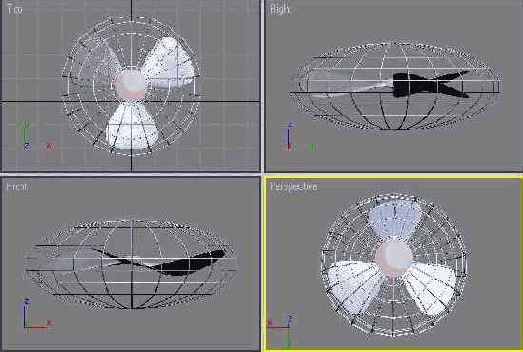

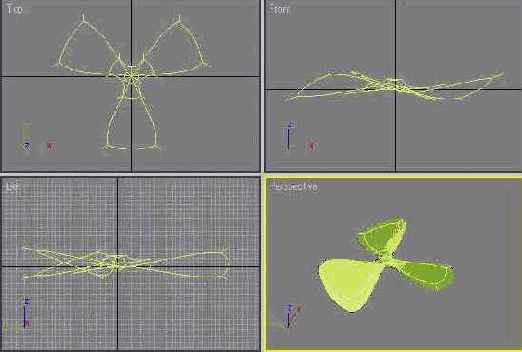

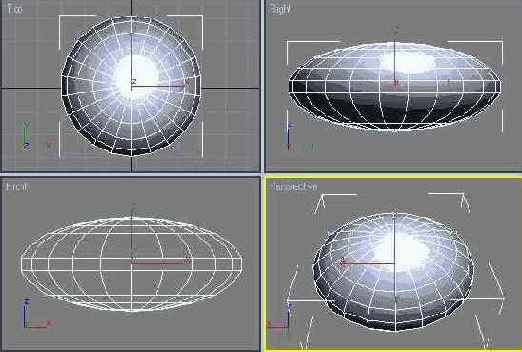

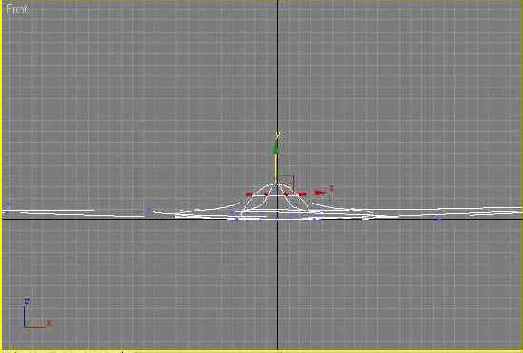

Создание лопастей вентилятора


В качестве рабочего материала для редактирования трехмерной поверхности используем стандартный примитив Sphere (Сфера).

Создайте его в окне проекции, после чего щелкните правой кнопкой мыши на названии окна проекции и в контекстном меню выберите режим отображения объектов Edged Faces (Контуры граней). В этом режиме будет видна сетчатая оболочка объекта, что нам в данном случае необходимо для выполнения дальнейших операций с этим примитивом.

Перейдите на вкладку Modify (Изменение) командной панели.

Установите для объекта следующие параметры: Radius (Радиус) — 40, Segments (Количество сегментов) — 9, Hemisphere (Полусфера) — 0,5. Также установите переключатель в положение Chop (Поделить пополам).

Это позволит получить полусферу с количеством сегментов в два раза меньшим, чем на цельном объекте.

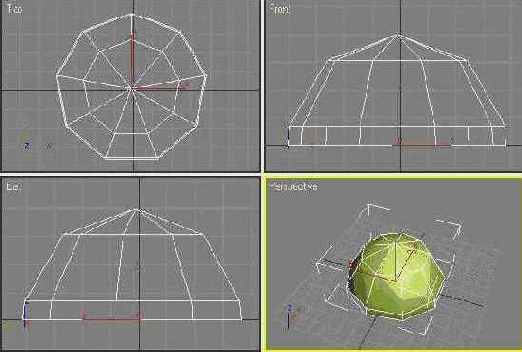

В результате вы получите объект, показанный на рис. 3.97. Он будет связующим элементом между тремя лопастями вентилятора.

Рис. 3.97. Объект после преобразования в полусферу

Чтобы была возможность изменять форму полусферы, конвертируйте объект в Editable Poly (Редактируемая полигональная поверхность).

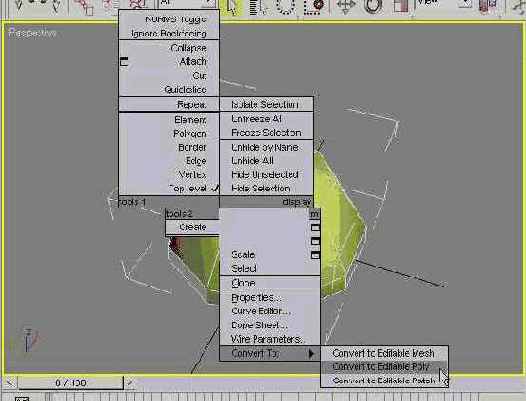

Для этого щелкните правой кнопкой мыши на объекте и выполните команду Convert To > Convert to Editable Poly (Преобразовать > Преобразовать в редактируемую полигональную поверхность) (рис. 3.98).

Рис. 3.98. Выбор команды Convert to > Convert to Editable Poly (Преобразовать > Преобразовать в редактируемую полигональную поверхность) в контекстном меню программы

Выделите объект Sphere (Сфера) в окне проекции и перейдите на вкладку командной панели Modify (Изменение).

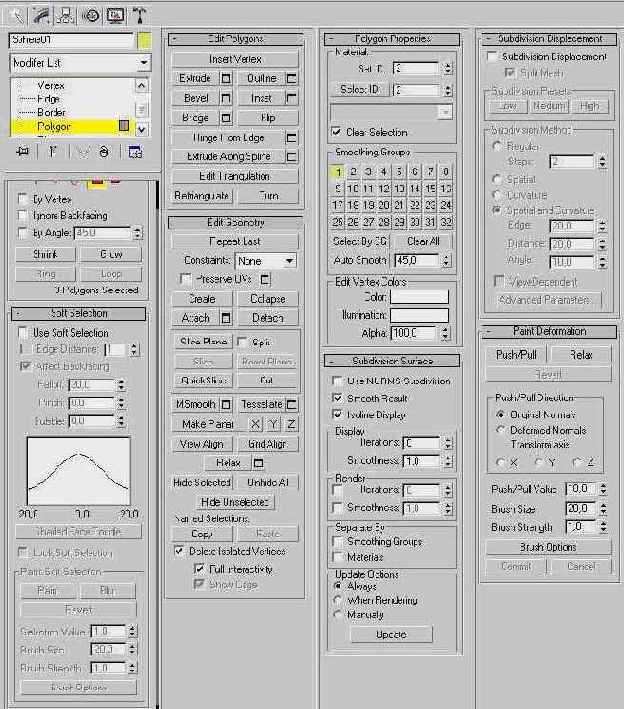

Раскрыв список Editable Poly (Редактируемая полигональная поверхность) в стеке модификаторов, перейдите в режим редактирования Polygon (Полигон) (рис. 3.99).

Рис. 3.99. Режим редактирования Polygon (Полигон) объекта Sphere (Сфера)

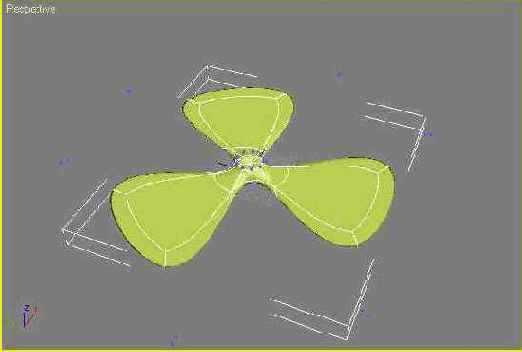

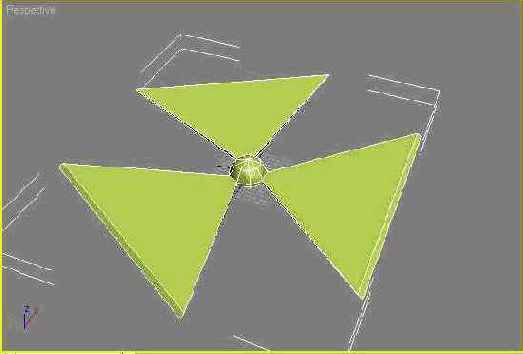

В нижней части полусферы имеются продолговатые участки, из которых нужно «вырастить» лопасти вентилятора.

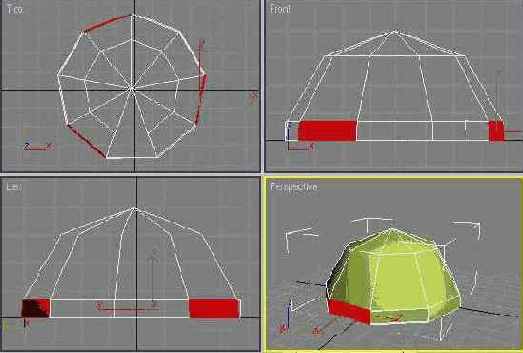

Нажав и удерживая клавишу Ctrl, выделите каждый третий сегмент в нижней части объекта (именно поэтому при задании параметров сферы мы указали девять сегментов).
