Lattice (Решетка)


Этот модификатор создает на поверхности объекта решетку на полигональной основе (рис. 3.10).

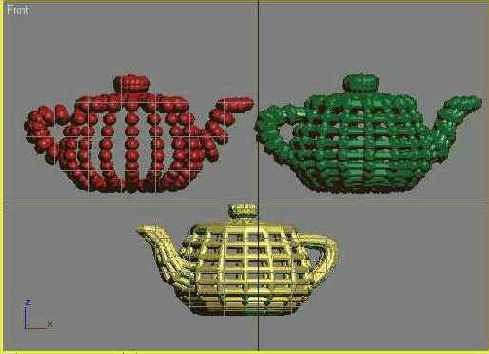

Рис. 3.10. Примеры использования модификатора Lattice (Решетка)

В тех местах, где присутствуют ребра объекта, модификатор создает решетку, а на месте вершин устанавливает ее узлы.

В настройках модификатора (рис. 3.11) можно указать размер решетки при помощи параметра Radius (Радиус), количество сегментов — Segments (Количество сегментов) и сторон решетки — Sides (Стороны).

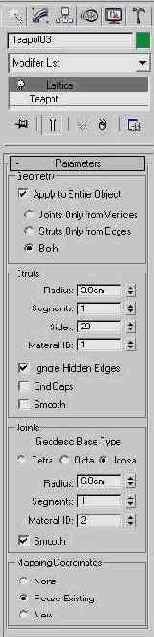

Рис. 3.11. Параметры модификатора Lattice (Решетка)

При построении решетчатой структуры могут быть задействованы: Struts Only From Edges (Только прутья решетки), Joints Only From Vertices (Только вершины) или и то, и другое — Both (Все).

Узлы решетки могут быть трех типов: Tetra (Тетраэдр), Octa (Октаэдр) и Icosa (Икосаэдр).

Для узлов можно также определить величину — Radius (Радиус) и количество сегментов — Segments (Количество сегментов).

Чтобы узлы и прутья решетки выглядели сглаженно, для каждого элемента (прутьев и вершин) предусмотрена возможность установить флажок Smooth (Сглаживание).

ПРИМЕЧАНИЕ

Пример использования модификатора Lattice (Решетка) описан в разд. «Урок 4. Моделирование напольного вентилятора» данной главы.
